GX洗砂机

应用范围

本机使用于建筑工地、砂石厂制砂、洗净、分级和脱水。

物料

中细粒度和粗粒度物料

优势

该轮式洗砂机结构合理、维修便利、处理量大、功率消耗小、洗净度高,

洗砂过程中砂子流失少,特别是其传动部分与水、砂隔离,其故障率大大

低于目前常用的螺旋洗砂机。



产品描述

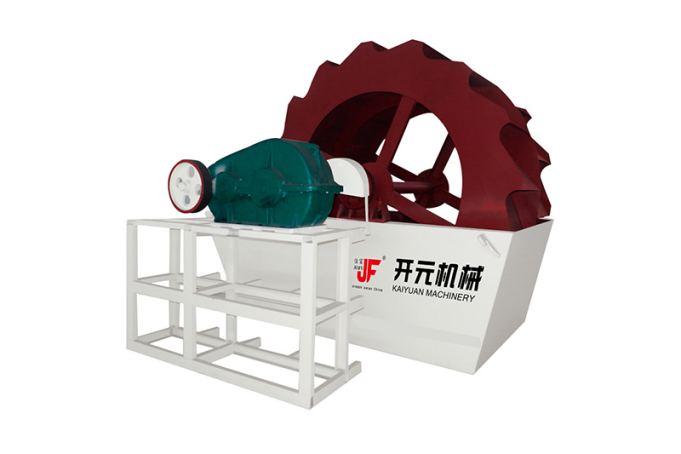

GX系列轮式洗砂机是一种轮斗洗砂机,可清洗分离砂石中的石粉、泥土,其新颖的密封结构,可靠的传动装置,确保了清洗脱水的效果,是配合制砂设备使用的一种高效轮斗式洗砂机。
工作原理

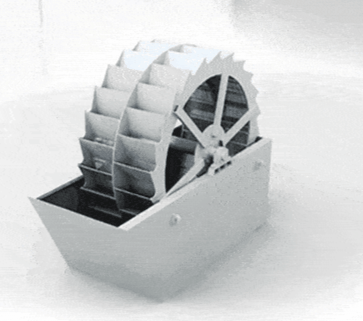

  将所洗砂子经溜槽注到洗砂槽中,在有转动的斗轮将水中的砂子挖装到轮斗内,斗轮在转动提升过程中逐步脱水,直到斗轮转至出料端时,将洗净的砂子倒入出料溜槽,在用皮带输送机运到砂子堆放场地。
  传动系统是由装在电动机上的小皮带轮经三角带传至大皮带轮减速,再经JZQ减速机二次减速,并有 出轴端经一对开式齿轮第三次减速后带动斗轮传动轴,从而使斗轮以每分钟约一转的慢速进行工作运转。


技术参数

Technical  Parameters







型号规格

叶轮规格

mm)

叶轮转速 r/min)

处理量(t/h)

进料粒度

mm)

耗水量 (t/h)

电机功率

kw)

减速机型号

外形尺寸

mm)

GX2610

Φ2600*1000

1.178

20-50

10

20-60

7.5/6

ZQ40-50-I-Z

3255*1982*2690

GX2915

Φ2900*1500

1.177

30-60

10

50-100

11/8

ZQ65-50-I-Z

3540*3000*2880

GX3016

Φ3000*1600

1.176

50-120

10

70-120

11/8

ZQ65-50-I-Z

3845*3000*3080

GX3020

Φ3000*2000

1.176

70-150

10

100-160

15/8

ZQ65-50-I-Z

3845*3400*3080
